SOM® — Son of MOM®, kompaktní mikroskop s robotickým polohováním

SOM® — Son of MOM®, jednoduchý pohyblivý mikroskop

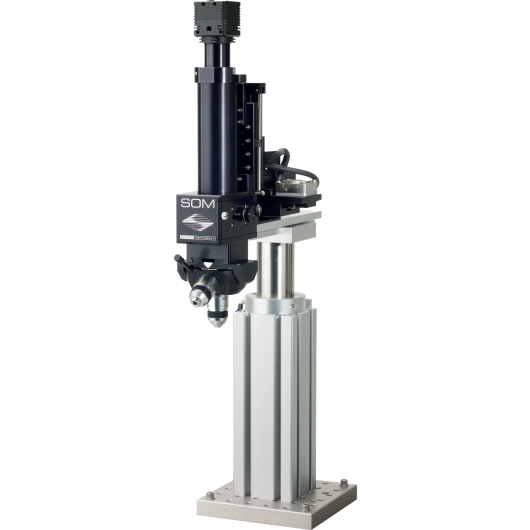

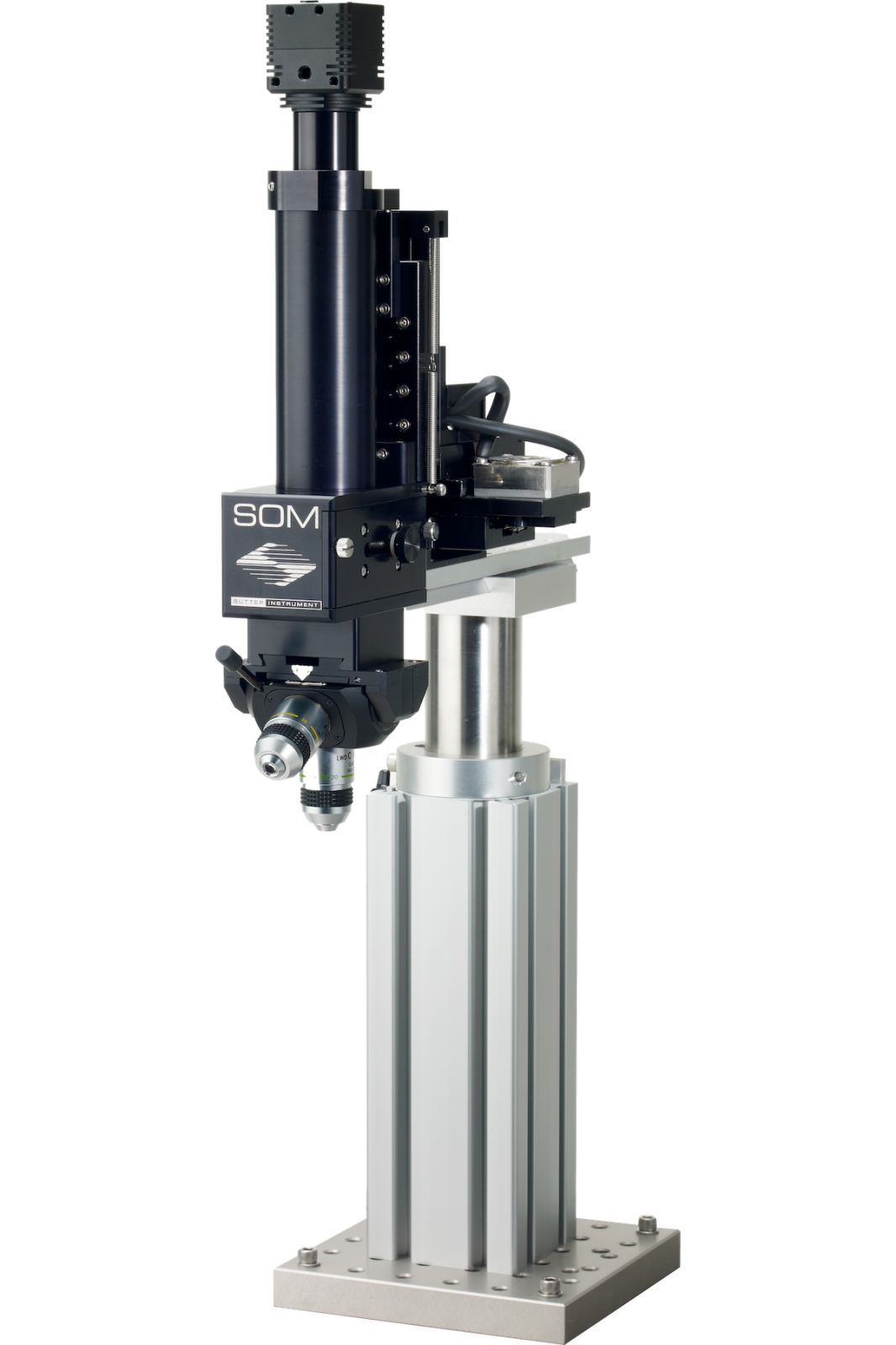

SOM® (Son of MOM®) od Sutter Instrument je kompaktní, roboticky polohovaný mikroskop, který přenáší koncept pohyblivého objektivu z MOM® do světa elektrofyziologie s jednoduchou a patch-clamp technikou. Namísto pohybu stolku nebo vzorku nese celé tělo mikroskopu motorizovaný mikromanipulátor MP-285 nebo MPC-385. Pohyby X, Y a Z manipulátoru polohují objektiv nad vzorkem a přivedou jej do ohniska — bez velkých translátorů, pohyblivých stoliček a mechanického hluku, který přenášejí do záznamových elektrod.

Robotické polohování

Protože SOM jezdí na stejné manipulátorové platformě jako ustavovači záznamových elektrod Sutter, bezplatný software Multi-Link™ může koordinovat polohy mikroskopu a všech mikromanipulátorů současně. Při záznamu na řezech, jakmile najdete cílový neuron, Multi-Link automaticky přivede záznamové a stimulační pipety přímo do stejného zorného pole — bez opakovaného hledání. Chcete-li stimulovat oblast mimo aktuální zorné pole, software zablokuje polohu záznamové pipety, přesune objektiv a stimulační pipety na nové místo a umožní návrat.

Zobrazování a osvětlení

SOM využívá transmisní IR LED osvětlení v kombinaci s IR-kompatibilní CCD kamerou — postačující pro velkou většinu úloh elektrofyziologie in vitro. Vestavěná 2-pozicová filtrová kostka pojme sady filtrů pro identifikaci fluorescenčně značených buněk nebo fotostimulaci. Volitelný kondenzor OCC, který se pohybuje s mikroskopem v osách X a Y, udržuje konzistentní osvětlení při přepolohování. Port pro excitaci fluorescence má závit C-mount a standardní montážní otvory pro komponenty klecového systému, umožňující připojení vlastních světelných zdrojů k excitační dráze.

Aplikace

• Kombinovaná elektrofyziologie in vivo / in vitro — roboticky přesouvaný mikroskop eliminuje zástavbu prostoru velkými stolky pod objektivem, takže in vivo přístup ke zvířatům s fixovanou hlavou na stejné aparatuře používané pro řezy mozku je přímočarý. Fyzická rekonfigurace aparatury mezi modalitami není nutná.
• Celokuňkové patch-clamp záznamy — pohyb je plynulý, bez driftu a reprodukovatelný na 0,0625 µm/krok, odpovídající kvalitě přesného mikromanipulátoru. Mechanická vazba mezi mikroskopem a záznamovou elektrodou je eliminována, protože oba pohánějí nezávislé motory na stejné tuhé základně.
• Prostorově omezené laboratoře — odstraněním translátorů a stoliček pod objektivem se výrazně snižuje celkový půdorys aparatury, čímž se SOM stává preferovanou mikroskopickou platformou, když záleží na každém centimetru optického stolu.
