NAN™ — Vzpřímený mikroskop otevřené platformy pro elektrofyziologii

NAN™ — Vzpřímený mikroskop otevřené platformy

NAN™ od Sutter Instrument je mikroskop s ohniskovou otočnou hlavou navržený speciálně pro elektrofyziologii. Místo konvenčního rámu mikroskopu je celá optická dráha postavena kolem vysoce stabilních, výškově nastavitelných portálových stojanů MT-70 firmy Sutter. Díky tomu je NAN plně rekonfigurovatelný: rozestup stojanů, výška a náklon lze nastavovat nezávisle, čímž se podporuje mnohem širší rozsah experimentálních konfigurací, než jaký umožňuje jakýkoli vzpřímený mikroskop s pevným rámem.

Výškové nastavení a motorizované zaostřování

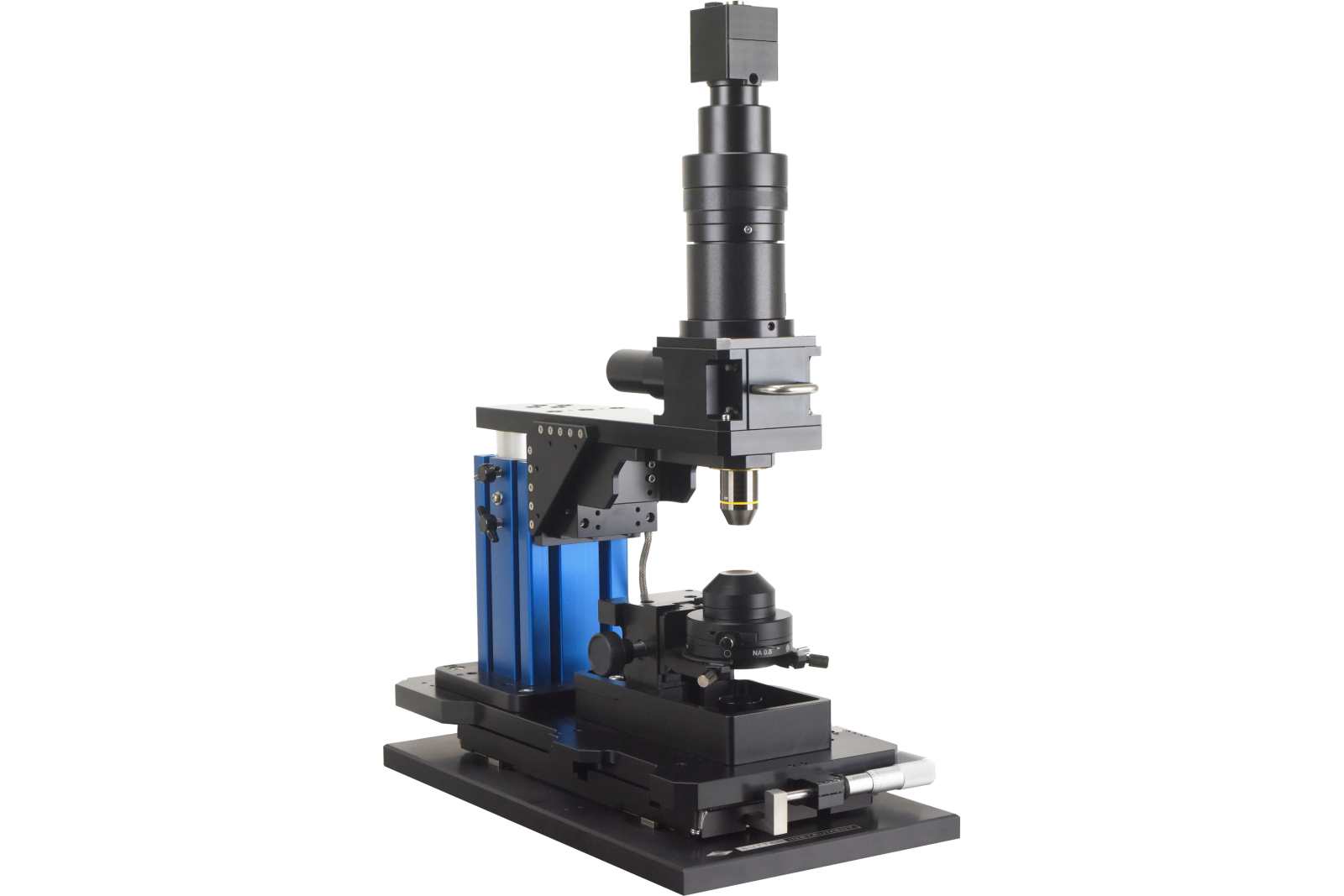

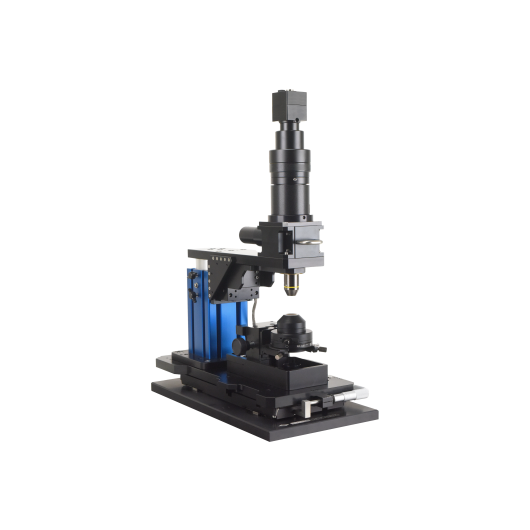

Tělo NAN je ručně výškově nastavitelné v rozsahu 75 mm, což umožňuje hrubé přepolohování mezi prací in vitro na řezech a in vivo experimenty během několika okamžiků — bez přesunu preparátu nebo mikromanipulátorů. Jemné zaostřování je motorizováno přímo v otočné hlavě s dráhou 25 mm. K dispozici jsou dvě varianty otočné hlavy: jednoobjektivová (vlastní výroby Sutter, výška portálového stojanu 15,25 cm) a 2-pozicová výkyvná otočná hlava Olympus (výška portálového stojanu 22,86 cm).

Procházející světlo a epifluorescence

Procházející světlo zajišťuje jednoduchá bílá LED nebo duální bílá + IR LED, obě řízené řadičem TLED přijímajícím digitální spouštění — eliminuje mechanické závěrky a umožňuje fotostimulaci přes průchodný kanál. Kondenzor OCC Olympus a komponenty IR-DIC jsou podporovány pro kontrastní zobrazování. Celý podzestav procházejícího světla (LED, zaostřování kondenzoru, kondenzační optika) je demontovatelný jako celek, když není potřeba. Epifluorescence na úrovni otočné hlavy je dostupná přes jednoduchou filtrovou kostku nebo plný iluminátor epi Olympus. Pro více kanálů se přímo integrují světelné zdroje FLED-DC (2-kanálová LED) nebo Lambda 721 (až 7 kanálů).

Konfigurace pohybu XY

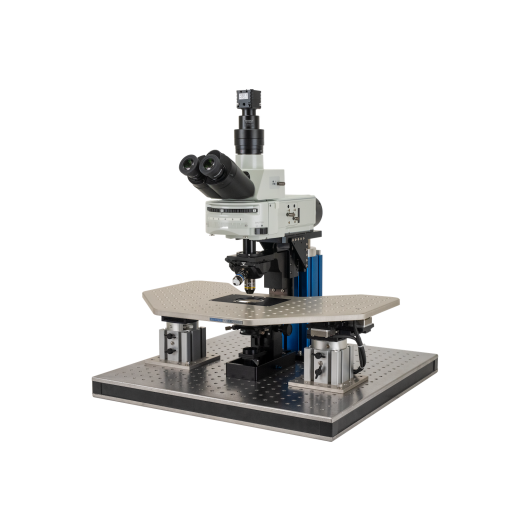

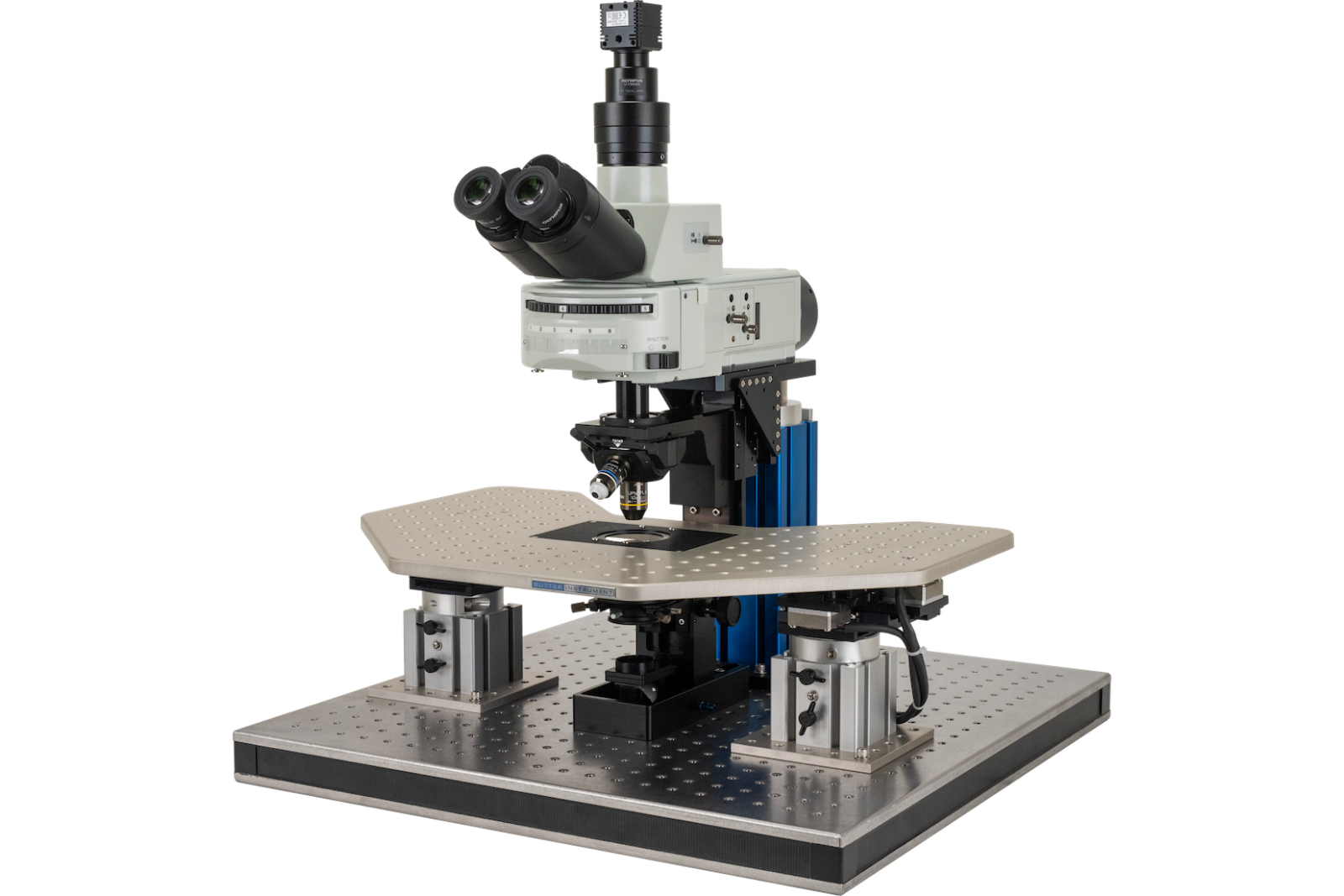

NAN podporuje tři obecné strategie pohybu: (1) ruční nebo motorizovaný translátor s mikromanipulátory na samostatných portálových stojanech; (2) ruční nebo motorizovaný translátor s mikromanipulátory na velkém platformovém stolku; nebo (3) motorizovaný platformový stolek XY s NAN upevněným k desce stolu. K dispozici jsou všechny kombinace ručního a motorizovaného pohybu, včetně kompatibility s řadičem MPC-200 pro integraci se softwarem Multi-Link™.

Aplikace

• Patch-clamp elektrofyziologie na řezech — design na portálových stojanech poskytuje tuhé, bezvibrační uložení objektivu při plném otevřeném prostoru pod otočnou hlavou pro mikromanipulátory, perfuzní systémy a záznamové komory. Kontrast OCC nebo IR-DIC zjednodušuje patchování neuronů v tlustých živých řezech na rutinu.
• In vivo elektrofyziologie — ruční výškové nastavení 75 mm zvedne mikroskop nad stereotaktický rám nebo fixaci hlavy během několika sekund. Absence konvenčního těla rámu eliminuje prostorové konflikty, které badatele často nutí volit mezi dobrou optikou a přístupem mikromanipulátorů.
• Flexibilní multi-modalitní aparatury — systém portálových stojanů MT-70 přijímá mikromanipulátory Sutter, motorizované stolky a moduly epifluorescence. Ve spojení se světelným zdrojem FLED-DC nebo Lambda 721 lze NAN nakonfigurovat jako kombinovanou aparaturu pro patch-clamp a fluorescenční zobrazování v jedné stopě.
