BOB™ — Vzpřímený mikroskop otevřené platformy

BOB™ — Vzpřímený mikroskop otevřené platformy

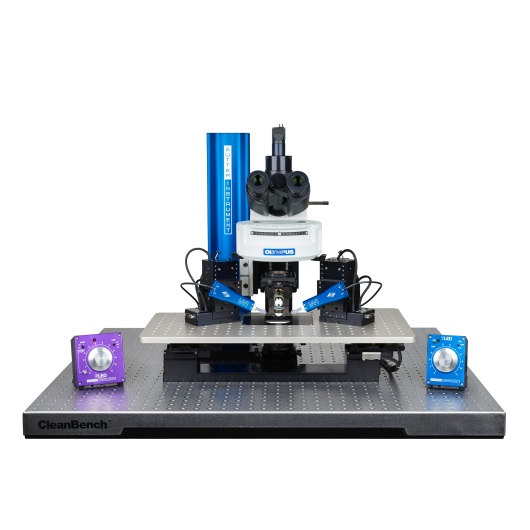

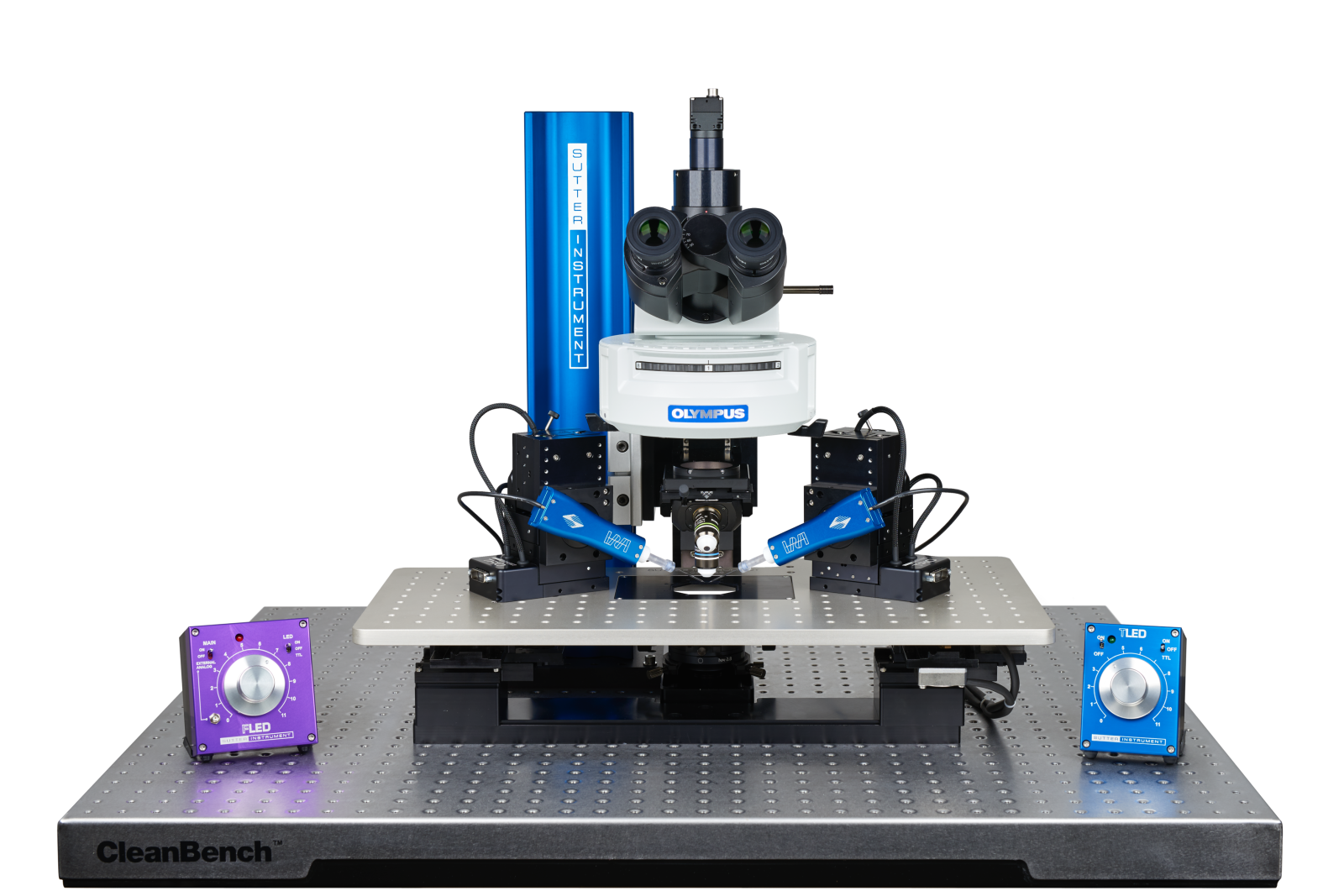

BOB™ od Sutter Instrument je platforma vzpřímeného mikroskopu otevřené architektury, která vychází z jednoduché myšlenky: jedinými skutečně nezbytnými součástmi mikroskopu jsou objektiv a tubusová čočka. Odstraněním konvenčního rámu mikroskopu a montáží optické dráhy na modrou optickou kolejnici umožňuje BOB výškové nastavení — nedosažitelné u pevných rámů — jako rychlou operaci bez nástrojů. Ráno práce na mozkových řezech, odpoledne in vivo experimenty — bez přestavby aparatury.

Design s montáží na kolejnici a výškovým nastavením

BOB se skládá jako jednodílná kompaktní jednotka uchycená k modré kolejnici jedním tuhým, stabilním spojením. Motorizované zaostřování je integrováno mezi zaostřovacím ramenem a kolejnicí, pohání se elektricky bez vůle typické pro hřebenové systémy. Zdvižení celého těla mikroskopu pro in vivo práci trvá jen minutu a nevyžaduje žádné nástroje.

Osvětlení a kontrast

Epifluorescence je zabudována v základním BOB prostřednictvím vertikálního iluminátoru Olympus. Kontrast v procházejícím světle zajišťuje LED zdroj TLED firmy Sutter s kondenzorem OCC (Oblique Coherent Contrast) Olympus — nebo DIC optika pro kontrast s vyšším rozlišením. Řadič TLED přijímá digitální spouštění, eliminuje mechanické závěrky a přidává možnost fotostimulace přes průchodný optický kanál. Pokud procházející světlo není potřeba, LED, zaostřovací mechanismus kondenzoru a kondenzor OCC se vyjmou jako jeden celek, což umožňuje tělu mikroskopu sedět výrazně níže než na konvenčním rámu.

Integrace se softwarem Multi-Link

Po konfiguraci s motorizovaným XY stolkem nebo translátorem se řadičem MPC-200 se BOB integruje s bezplatným softwarem Multi-Link™ od Sutter. Při celokuňkovém záznamu na řezech koordinuje Multi-Link polohy objektivu a všech mikromanipulátorů: po nalezení cílového neuronu automaticky přivede záznamové a stimulační pipety do stejného zorného pole. Přemístění na nové místo stimulace lze provést se zablokovanou polohou záznamové pipety.

Aplikace

• Elektrofyziologie na řezech — tuhá montáž na kolejnici poskytuje mechanickou stabilitu srovnatelnou s vzpřímenými mikroskopy s pevným rámem. Výškové nastavení umožňuje optimálně nastavit kondenzor pro každou hloubku preparátu. Kontrast OCC nebo DIC usnadňuje nalezení neuronů v tlustých, živých řezech.
• Širokopásmové funkční zobrazování — iluminátor epi Olympus přijímá standardní filtrové kostky; řadič TLED umožňuje rychlé přepínání bez závěrek mezi excitačními vlnovými délkami pro vícekanálové zobrazování vápníkovými nebo napěťovými indikátory.
• Dvoufotonové zobrazování sítnice a fotostimulace — otevřený rám přijímá externí skenovací moduly a optiku pro nasměrování svazku, umožňující BOB sloužit jako základ pro cílenou fotostimulaci nebo dvoufotonové zobrazování sítnice.
