Rezonační skenovací modul — rychlý rezonančně-galvanometrický skener pro vícefotonovou mikroskopii

Rezonační skenovací modul (RESSCAN)

Rezonační skenovací modul (RESSCAN) od Sutter Instrument je víceúčelový rezonančně-galvanometrický skenovací modul pro dvou- a vícefotonové mikroskopy. Využívá průmyslový standardní rezonační skener CRS 8 kHz od Cambridge Technologies pro rychlé skenování osy X a galvanometr Cambridge 6215 5 mm pro osu Y — RESSCAN umožňuje obousměrné snímkování celého pole až 30 snímků za sekundu, dostatečně rychle pro zachycení jednorázových vápníkových transientů, napěťových signálů a rychlých behaviorálních korelátů v neuronálních populacích in vivo.

Hardwarový design

Skenovací modul je kompaktní (13 × 10 × 5 cm, 1 kg) a navržen tak, aby byl co nejtišší — generuje zanedbatelné akustické vibrace při provozu. Vnější řadič obsahuje řídicí elektroniku rezonančního skeneru, galvanometrické zesilovače a všechny napájecí zdroje v oddělené skříni (41 × 28 × 9 cm). Na rozdíl od proprietárních rezonančních systémů, které uživatele svazují s konkrétním softwarem a hardwarem pro sběr dat, RESSCAN vystavuje standardní analogové a digitální I/O linky kompatibilní s jakýmkoli skenovacím softwarem podporujícím rezonančně-galvanometrický provoz, včetně ScanImage, MScan a HelioScan.

Dostupné verze

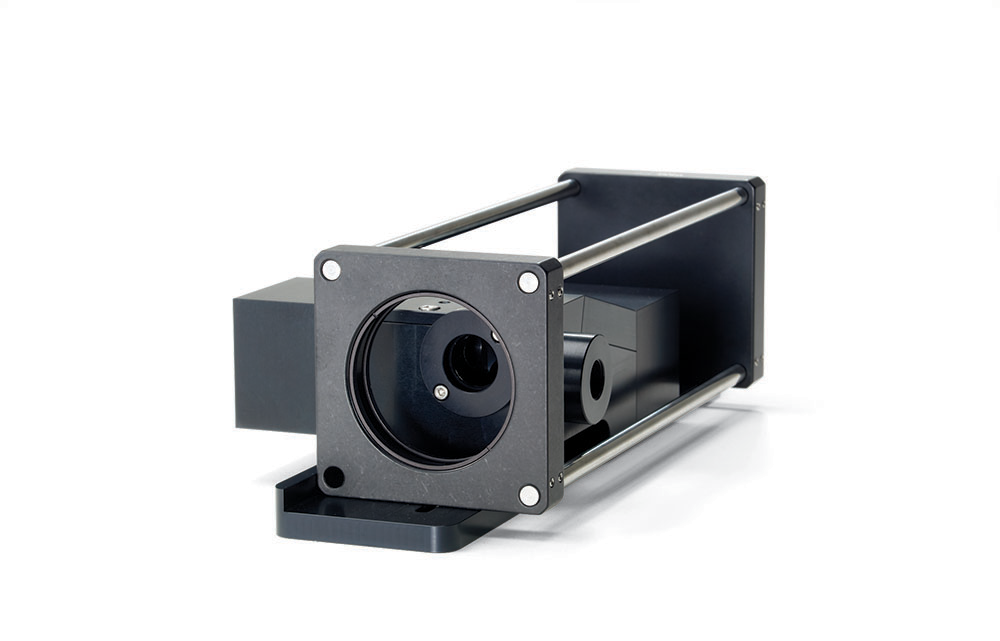

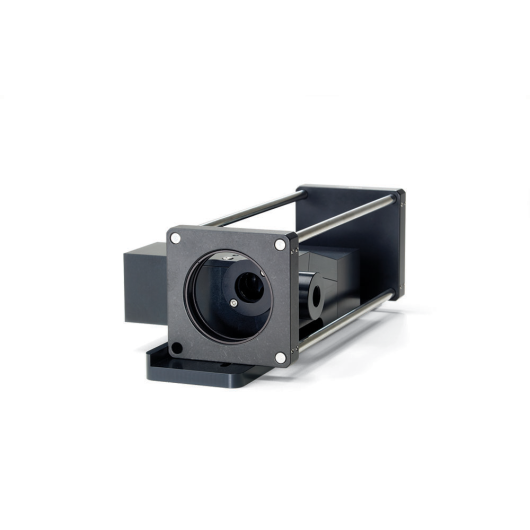

K dispozici jsou dvě verze. RESSCAN-MOM se přímo zasouvá do standardního skenovacího portu rámu MOM® a lze jej zakoupit jako součást nového systému MOM nebo doinstalovat do stávajícího s minimálními hardwarovými změnami. RESSCAN-GEN je generická verze s kompaktním reléovým systémem (reléový modul 15 × 15 × 5 cm), která se integruje do širokého spektra vzpřímených a invertovaných skenovacích mikroskopových rámů, včetně Sutter DF-SCOPE a BOB.

Aplikace

• Rychlé in vivo zobrazování vápníku — při 30 snímcích za sekundu lze rozlišit individuální vápníkové transienty vyvolané akčními potenciály v neuronech exprimujících GCaMP snímek po snímku. Rezonančně-galvanometrická architektura poskytuje dobu pixelového pobytu a SNR potřebné pro experimenty s řídkým značením.
• Zobrazování napětí — zatímco RESSCAN pracuje až na 30 celých snímků fps, režimy skenování linky a redukovaného ROI v ScanImage a MScan dosahují submiisekundového časového rozlišení, přibližujícího se požadavkům rychlých geneticky kódovaných napěťových indikátorů (GEVI).
• Modernizace stávajících MOM nebo pouze galvanometrických aparatur — RESSCAN-MOM lze doinstalovat do jakéhokoli stávajícího rámu MOM aktuálně používajícího galvanometrické skenery 3 mm nebo 6 mm, přidávajíce rychlé rezonančně skenovací zobrazování bez výměny těla mikroskopu nebo jakékoli pevné optiky.
