DF-SCOPE™ — Balíček pro vícefotonové zobrazování pro mikroskop Olympus BX51WI

DF-SCOPE™ — Balíček pro vícefotonové zobrazování

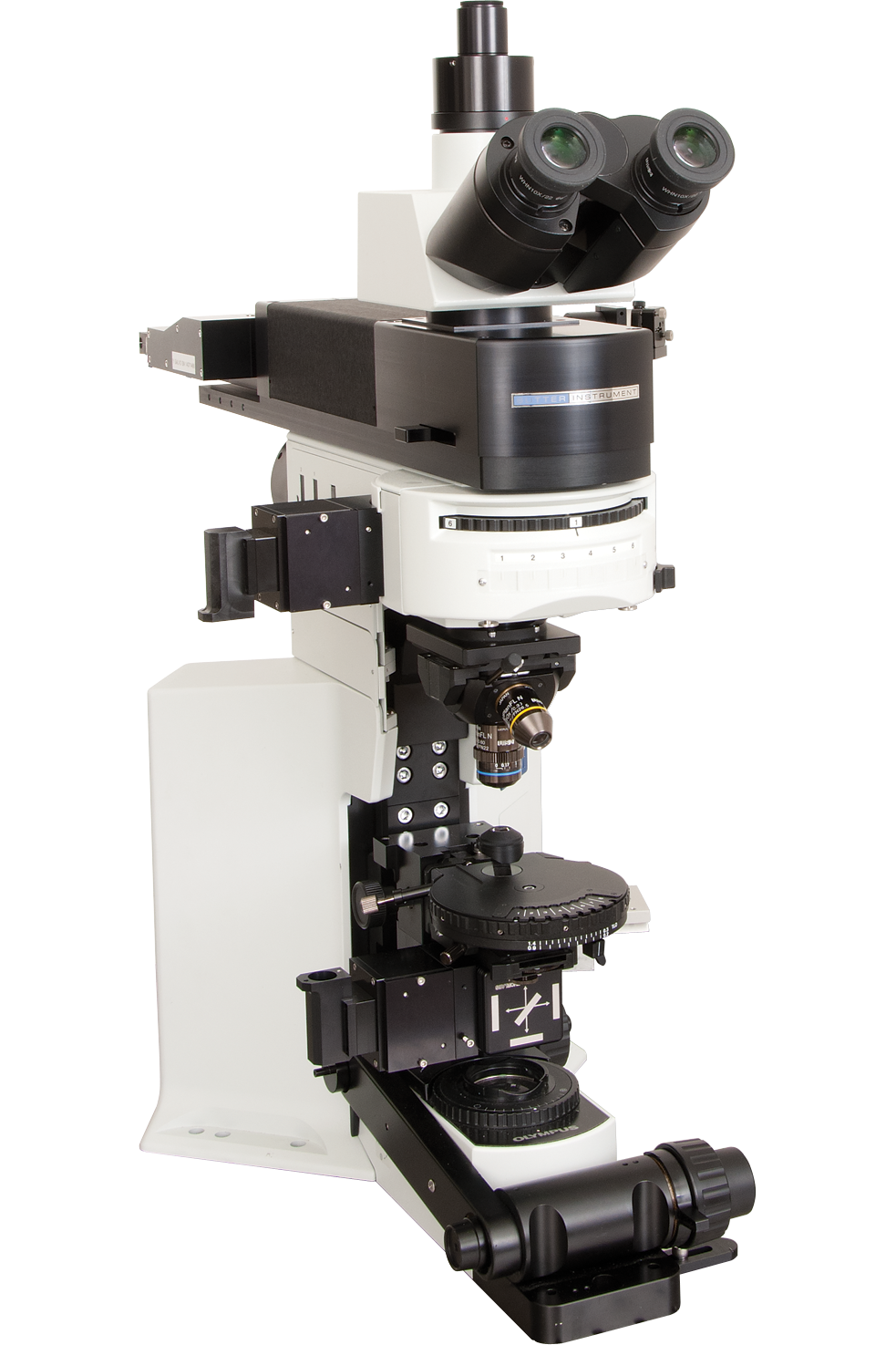

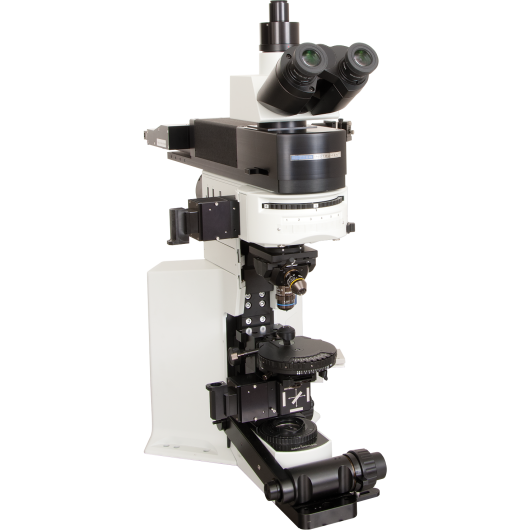

DF-SCOPE™ od Sutter Instrument je balíček pro vícefotonové zobrazování pro Olympus BX51WI — nejrozšířenější rám vzpřímeného mikroskopu v elektrofyziologii. Mnohé laboratoře již BX51WI používají pro zobrazování v procházejícím světle a epifluorescenci. DF-SCOPE přidává schopnost dvoufotonového (a vyššího řádu) zobrazování prostřednictvím speciálního držáku skeneru navrženého speciálně pro BX51WI, využívajícího stejné optické a elektronické podsestavy jako systém MOM® od Sutter. Standardní funkce mikroskopu zůstávají po instalaci plně zachovány.

Optický design odvozený od MOM

Skenovací dráha DF-SCOPE využívá skenovací a tubusové čočky navržené Sutterem a 2-pozicový držák zrcadla, který umožňuje okamžité přepínání mezi dvoufotonový skenovacím režimem a konvenční epifluorescencí bez přeseřizování optiky. Rozhraní skenovacího modulu je kompatibilní s tichým rezonančním modulem Sutter i galvanometrickými skenery včetně RESSCAN-MOM. Formát breadboard ve skenovací dráze poskytuje montážní pozice pro další laserové linky pro fotostimulaci a Pockelsovy články.

Duální detekční dráhy

Klíčovým prvkem DF-SCOPE jsou dvě nezávislé detekční dráhy: jeden detektor nad vzorkem (epi-detekce) a jeden pod ním (sub-stolek/průchodná detekce). V tenkých vzorcích, jako jsou akutní mozkové řezy, dolní detektory sbírají fotony rozptýlené kondenzorem, výrazně zlepšující poměr signálu k šumu ve srovnání se samotnou epi-detekcí. Podzestav detektoru pod stolkem je navržen pro spolupráci s různými kondenzory Olympus. Obě dráhy využívají PMT Hamamatsu s dvoukanálovými napájeními Sutter PS-2 nebo PS-2/LV.

Softwarová kompatibilita

DF-SCOPE je plně kompatibilní se zobrazovacím softwarem MCS firmy Sutter (včetně MScan s podporou rezonančního skenování) a s rozšířeným vícefotonový softwarem ScanImage 5.0, Helioscan a MPScope. Je také kompatibilní s velkou pohyblivou platformou Sutter MPC-78 a motorizovaným pohonem zaostřování pro navigaci vzorku.

Aplikace

• Dvoufotonové zobrazování na stávajícím BX51WI — laboratoře již provozující elektrofyziologii na řezech na BX51WI mohou přidat vícefotonové zobrazování bez pořízení druhého rámu mikroskopu. Patchování a dvoufotonové zobrazování lze provádět současně nebo postupně na stejném preparátu.
• Zobrazování vápníku a napětí na řezech — podzestav detektoru pod stolkem maximalizuje sběr signálu z rozptylující tkáně mozkového řezu, přičemž DF-SCOPE je zvláště účinný pro populační zobrazování vápníku s geneticky kódovanými indikátory (GCaMP, RCaMP) a pro zobrazování napěťovými indikátory, kde je kritický SNR.
• Fotostimulace kombinovaná s patch-clamp — skenovací dráha formátu breadboard poskytuje pozice pro další laserové linky a Pockelsovy články, takže cílená jedno- nebo vícefotonová fotostimulace může být přidána bez narušení zbytku aparatury.
