Automatizovaný systém na měření tkáňového odporu
Vysoce výkonné měření TEER pro epiteliální monovrstvu řízené počítačem.
Automatizuje měření TEER a záznam dat při použití s HTS jamkovými destičkami.
- Polohování řízené PC
- Sběr dat v LabView
- Elektrody specifické pro výrobce dostupné pro 24 a 96-jamkové HTS destičky
- Konfigurační soubory destiček a sekvence vzorků jsou definovatelné uživatelem
- Dvě uživatelem určená místa oplachu
- Manuální režim
Výhody
- Rychlost. Schopnost získat TEER data z 96 jamkové destičky za méně než 5 minut
- Automatizace snižuje možnost lidské chyby
Využití
- Automatizované měření a záznam dat TEER pro 24 a 96-jamkové kultivační destičky HTS

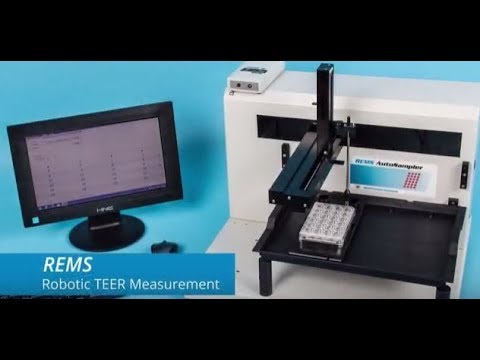

REMS AutoSampler automatizuje měření TEER epiteliálních či endoteliálních monovrstev kultivovaných na HTS jamkových destičkách. Jedná se o počítačově řízený systém měření odporu tkáně, který nabízí reprodukovatelnost, přesnost, flexibilitu a snadnou obsluhu. Automatizované měření tkáňového odporu v mikrodestičkách pro buněčné kultury poskytuje výhody rychlosti, preciznosti, snížené možnosti kontaminace, a navíc rychlé dostupnosti naměřených dat odporu.
Mezi hlavní složky přístroje REMS AutoSampler patří: robotický vzorkovač, který pohybuje elektrodou přes každou jamku mikrodestičky, elektroda, která je umístěna na robotickém rameni, základna pro 24 a 96jamkovou destičku, karta pro sběr dat na bázi Windows, jednotka elektrodového rozhraní REMS a software REMS pro provoz systému na počítači s Windows.
Automatizace TEER měření
Přístroj REMS AutoSampler automatizuje měření TEER, jež by bylo jinak potřeba provést ručně pomocí epiteliálního volt-ohm metru WPI’s EVOM2™. Automatická měření tkáňového odporu až do 20 kΩ lze provádět na 24 či 96 jamkových HTS mikrodestičkách. Informace o kompatibilitě destiček výrobce naleznete na webu WPI.
Přesné a reprodukovatelné umístění elektrody
REMS AutoSampler automaticky změří a zaznamená tkáňový odpor z uživatelem specifikované matice kultivačních jamek mikrodestičky. Podle zadané sekvence se robotické rameno pohybuje nad identifikovanými jamkami a provádí měření TEER. Podle polohovacího systému x-y-z je elektroda umístěna přesně do vybrané jamky. Schopnost REMS AutoSampleru reprodukovat umístění elektrody přispívá ke konzistentním měřením TEER. TEER data se postupně ukládají během toho, jak se elektroda pohybuje z jedné jamky do další.
Kompaktní párování jednotlivých elektrod
Použití střídavého proudu k měření odporu poskytuje několik výhod oproti stejnosměrnému proudu. Například to jsou:
- Absence offsetových napětí při měření
- Membránou prochází nulový čistý proud, a díky tomu není nepříznivě ovlivněna proudovým nábojem
- Žádné elektrochemické usazování kovu z elektrody
Kontrolní stanice na oplach a kalibraci
Přístroj REMS AutoSampler také nabízí dvě oplachovací zastávky. Pokud je vyžadováno občasné opláchnutí REMS elektrody, lze ji odeslat do oplachovacího bodu stisknutím tlačítka oplachovací stanice na liště nabídky.
- Rozsah odporu membrány: 0 až 2000Ω a 0 až 20kΩ
- Střídavý proud (pulz – obdélník): +/- 20μA @ 12.5 Hz
- Umístění elektrody: Rozlišení na X, Y a Z: +/- 1mm
- Výkon elektrody: Opakovatelnost na X, Y and Z: +/- 0.25mm
- Rychlost ramene elektrody: osa X a Y: 250mm/s, osa Z: 247.3mm/sec
- Obvyklá doba měření 24 jamek: 1 min, 10 s
- Vzor skenování: Lze vybrat libovolné vzorkování jamek
- Síťové napětí: Volí uživatel: 100/120 V nebo 220/240 V
- Rozměry: 53.5 x 43.7 x 37.1 cm (21.09 x 17.19 x 14.63 in.)
- Hmotnost: 24 kg (52 lb)
- Robotický vzorkovač
- Základna
- Deska pro sběr dat
- Počítač
- Monitor
- Klávesnice
- Myš
- Software pro Windows XP nebo Vista
- Elektroda pro 24jamkovou destičku (Corning Costar HTS Transwell-24 nebo Falcon HTS Multiwell) nebo 96jamkovou destičku (Millipore Multiscreen CaCo)
- REMS-96C REMS STX Náhradní elektroda pro Corning 96-jamkovou destičku
- REMS-24 REMS STX Náhradní elektroda pro 24-jamkovou destičku HTS pro použití se systémem REMS.
- REMS-96 REMS STX Náhradní elektroda pro Millipore 96-jamkovou destičku pro použití se systémem REMS.
