Střední optický vzduchový stůl — zobrazovací pracoviště

Code AT-58

AT-58 je optický vzduchový stůl o rozměrech 152 × 244 cm pro dvoufotonovou a multifotonovou mikroskopii, postavený na platformě s aktivním vzduchovým zavěšením TMC s magnetickou deskou z pozinkované oceli. Větší hloubka desky oproti AT-48 poskytuje více prostoru pro skenovací hlavy, detekční optiku a pomocné laserové vybavení okolo mikroskopu.

Zjistit více

Požádat o nabídku Doporučte kolegovi

Google Scholar

Ukázat další produkty

Mikroinjekce

Výhody

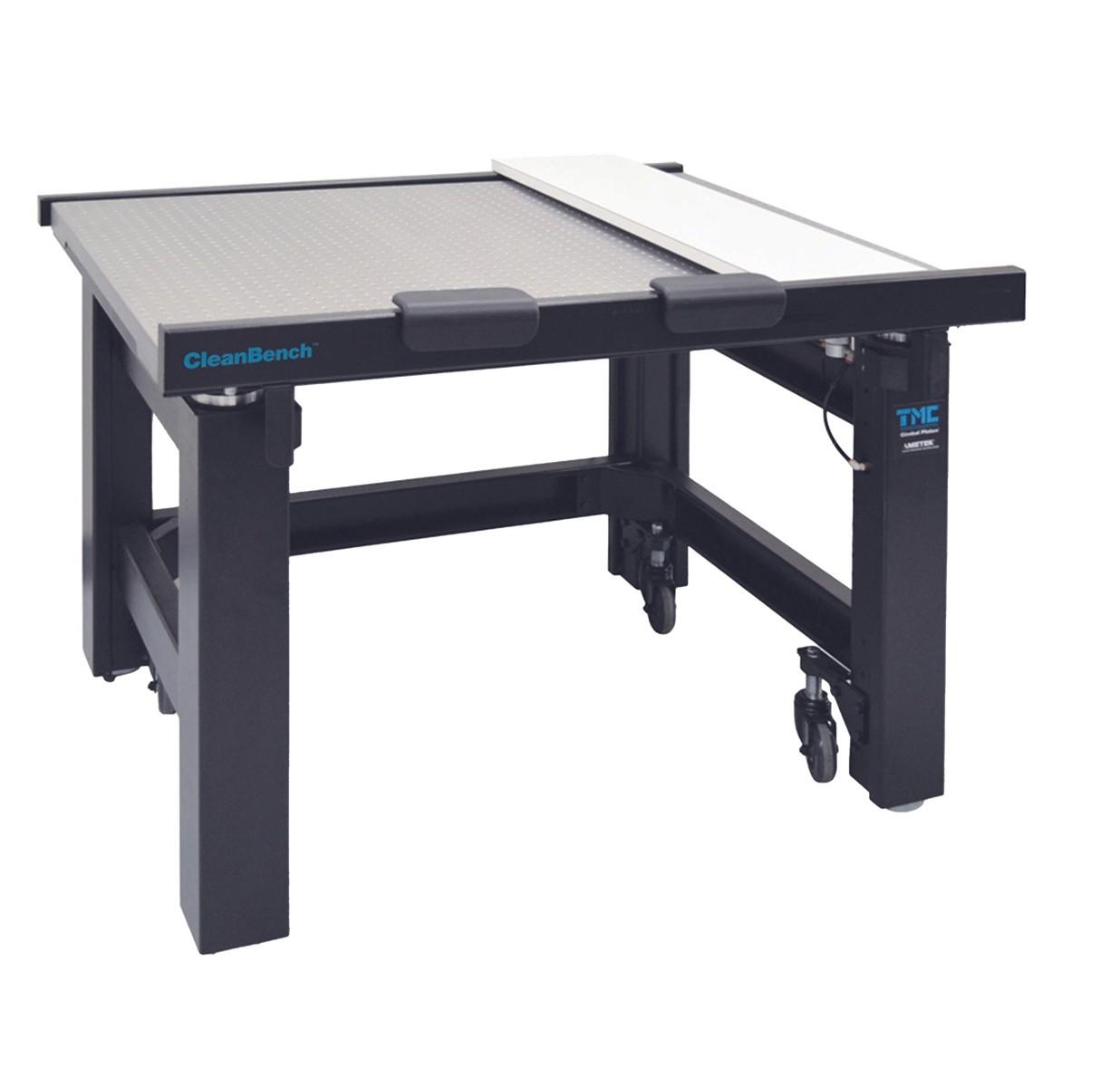

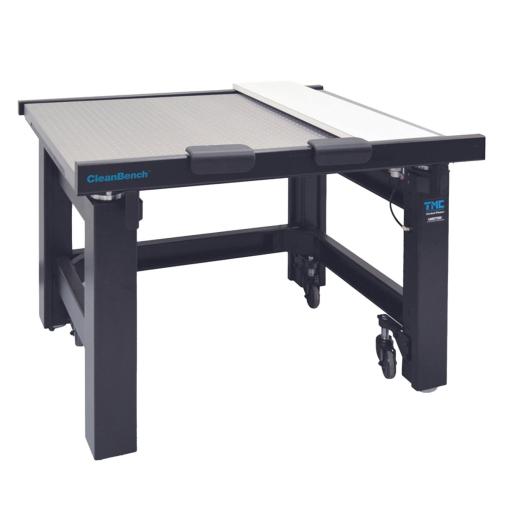

Optický vzduchový stůl AT-58

Optický vzduchový stůl AT-58 rozšiřuje hloubku řady vibroizolačních stolů TMC na 152 cm a poskytuje sestavám pro dvoufotonovou a multifotonovou mikroskopii více prostoru okolo mikroskopu pro kamery, skenovací hlavy a další velká zařízení. Distribuovaný prostřednictvím Sutter Instrument nabízí o 25 % větší pracovní plochu než AT-48 — ideální volba, když tělo mikroskopu, laserová dráha a detekční osa musí být na jednom antivibrančním stolu.

Magnetická základní deska

Deska stolu s pozinkovaným ocelovým voštinovým jádrem nese magnetickou vrchní vrstvu se závitovými otvory M6 po 25 mm. Na vyžádání je k dispozici hladká vrchní vrstva.

Aktivní vibroizolace

Aktivní systém vzduchového zavěšení průběžně urovnává stůl a izoluje jej od vertikálních a horizontálních vibrací, přičemž udržuje stabilní optické uspořádání po celou dobu dlouhých zobrazovacích sezení bez ohledu na provoz v budově nebo vzduchotechniku.

Samostatný nebo mobilní

AT-58 je k dispozici jako pevný samostatný stůl nebo vybavený nožními vzpěrami a kolečky pro snadnější přemístění v laboratoři.

Aplikace

Dvoufotonová a multifotonová mikroskopie — pokud dvoufotonová sestava zahrnuje velkoformátovou skenovací hlavu, Pockelsovu celu nebo další komponenty pro tvarování svazku, větší hloubka 152 cm stolu AT-58 zabrání přečnívání optických komponent přes kraj desky. Je to také doporučená velikost pro sestavy třífotonové mikroskopie, kde delší dráha svazku vyžaduje více bočního prostoru.
Fotomikroskopie a videomikroskopie — raménka kamer, osvětlovače se světelným vláknem a filtrová kola se upevňují přímo na magnetickou desku, takže všechny komponenty zůstanou na jedné vibroizolované rovině. To usnadňuje každodenní rekonfiguraci bez narušení vyrovnaných optických drah.
Velkoformátové optické sestavy — prostorové světelné modulátory, akustooptické deflektory a víceportové kombinátory laserů se vejdou na rozšířenou plochu, takže odpadá potřeba dalších optických desek mimo izolační zónu.

Specifikace

Rozměry (Š × H × V): 244 × 150 × 91 cm
Nosnost: 590 kg
Tloušťka desky stolu: 20 cm
Konstrukce stolu: Pozinkované ocelové voštinové jádro
Vzor otvorů desky: M6 po 25 mm (na vyžádání k dispozici hladká vrchní vrstva)
Zdroj vzduchového zásobování: Kompresor (Sutter AT-COMP-xxx nebo ekvivalent), rozvod vzduchu nebo tlaková láhev
Tlak vzduchu: > 2,1 bar, max. 5,5 bar (v závislosti na zatížení)
Kvalita vzduchu: Suché, bez oleje (instalovaný řadový filtr)
Vzduchové armatury: Lisovací rychlospojka 6 mm, (přiloženy adaptéry pro závit NPT)

Součásti

Standardní součásti systému

AT-58-ST Optický vzduchový stůl 152 × 244 cm, závit ¼-20
AT-58-M6 Optický vzduchový stůl 152 × 244 cm, závit M6
AT-58-ST-C Optický vzduchový stůl 152 × 244 cm, závit ¼-20, s nožními vzpěrami a kolečky
AT-58-M6-C Optický vzduchový stůl 152 × 244 cm, závit M6, s nožními vzpěrami a kolečky

Ke stažení

Air Tables & Faraday Cages – Sutter Sales Flyer

Stáhnout

Modely

Název produktu
AT-58-ST Optický vzduchový stůl AT-58 — závit ¼-20	Požádat o nabídku
AT-58-M6 Optický vzduchový stůl AT-58 — závit M6	Požádat o nabídku
AT-58-ST-C Optický vzduchový stůl AT-58 — závit ¼-20 s kolečky	Požádat o nabídku
AT-58-M6-C Optický vzduchový stůl AT-58 — závit M6 s kolečky	Požádat o nabídku
