QUAD® — 4osý zmotorovaný mikromanipulátor

Code QUAD

QUAD® od Sutter Instrument je 4osý zmotorovaný mikromanipulátor se čtyřmi nezávislými osami: posun 25 mm v X, Y a Z, plus skutečná 30 mm diagonální osa pro koaxiální pohyb pipety. Kompaktní řídící jednotka ROE bez ventilátoru, rozlišení sub-mikron 100 nm, rozhraní USB a intuitivní ovládání tlačítky.

Zjistit více

Požádat o nabídku Doporučte kolegovi

Ukázat další produkty

Mikroinjekce

Výhody

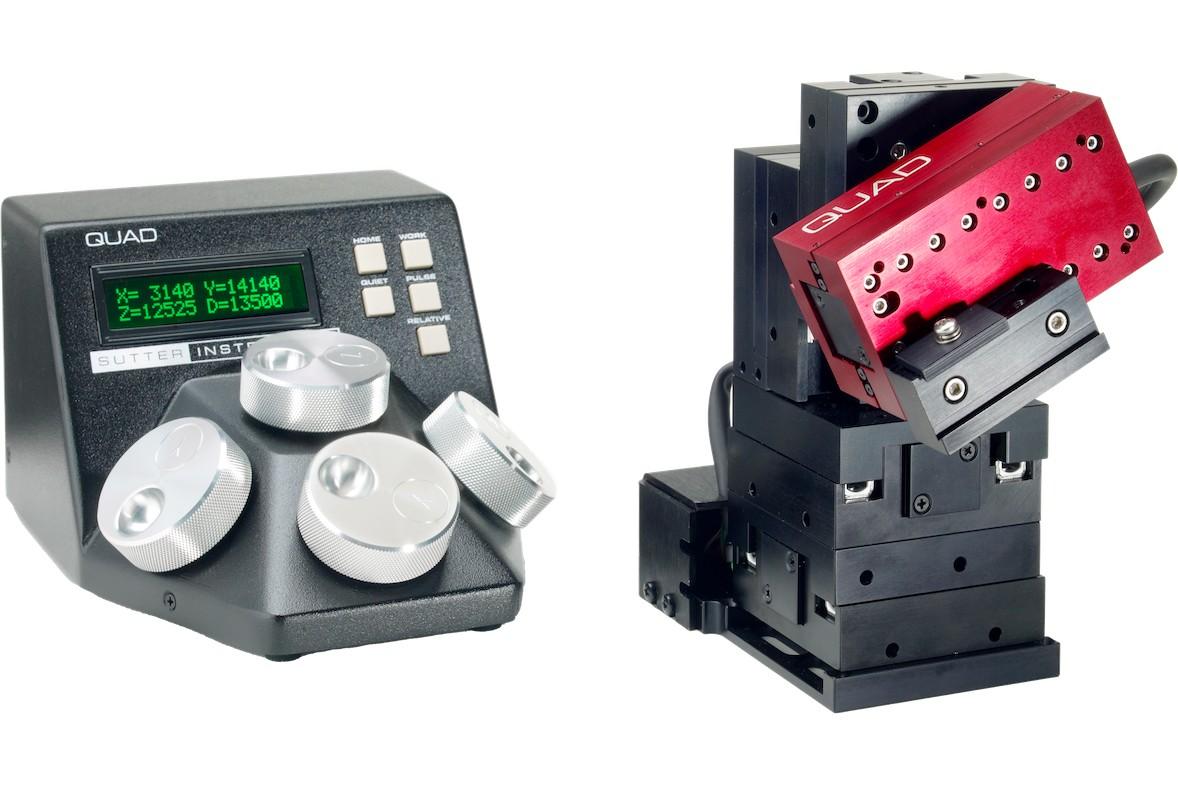

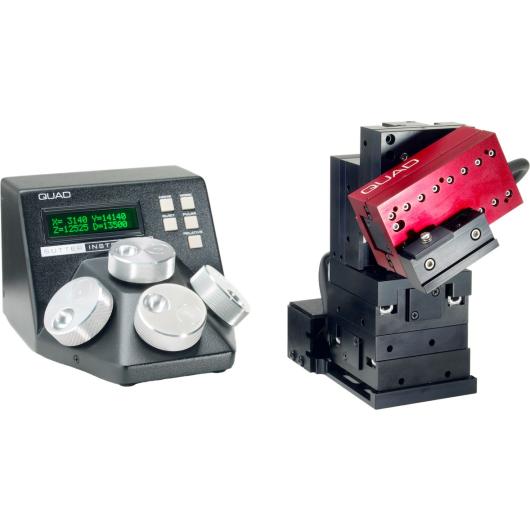

QUAD® — 4osý zmotorovaný mikromanipulátor

QUAD® od firmy Sutter Instrument je nejnovější generací zmotorovaných mikromanipulátorů se čtyřmi plně nezávislými osami s intuitivním ovládáním ROE (Rotary Optical Encoder). Tři osy zajišťují standardní ortogonální pohyb X, Y, Z; skutečná čtvrtá diagonální osa pohybuje elektródou koaxiálně pod přesným požadovaným úhlem přístupu — ideální pro elektrofyziologii in vivo.

Klíčové vlastnosti

Čtyři nezávislé osy: posun 25 mm na X, Y a Z; posun 30 mm na diagonální koaxiální ose
Rozlišení sub-mikron: krok 100 nm pro ultra-přesné pozicování
Skutečná diagonální osa: zajišťuje skutečný koaxiální pohyb pipety pod uživatelem definovaným úhlem přístupu
Kompaktní, bezventilátorová jednotka: minimální prostor na pracovním stole pomocí vysokofrekvenční technologie přepínání proudu
Intuitivní ovládání ROE: jeden otočný knoflík ROE na osu; poloha se zobrazuje digitálně v relativních nebo absolutních souřadnicích
Tichý režim: eliminuje elektrický šum během záznamu; zamyká otočné knoflíky ROE, aby se zabránilo náhodnému pohybu; LED svítí červeně, aby označila neaktivní stav
Pět tlačítek funkcí: WORK, HOME, QUIET, PULSE a RELATIVE pro plnou kontrolu pracovního postupu
Pamětní poloha WORK: stiskněte a podržte pro uložení; stiskněte znovu pro okamžitý návrat — ideální pro rychlou výměnu pipety
Funkce HOME: vrací manipulátor do libovolně definované počáteční polohy
Režim PULSE: rychlé impulsy malého pohybu, aby se usnadnila penetrace ostrého elektródy do buňky
Rozhraní USB: plná možnost počítačové kontroly pro automatizované a robotické pracovní postupy
Logaritmické zrychlení: plynulý nárůst rychlosti úměrný rychlosti otočení otočného knoflíku ROE — není potřeba ruční přepínání rychlosti
Duální napětí: 115/230 V, 50/60 Hz; certifikace CE

Aplikace

In vivo elektrofyziologický záznam (ostrá elektróda, extracelulární)
Experimenty patch clamp (buňka jako celek, připevněno na buňku)
Vícečlánkové záznamy vyžadující koaxiální přístup pipety
Jakákoli aplikace vyžadující automatizovanou nebo počítačem řízenou mikromanipulaci

Specifikace

Osy: 4 nezávislé (X, Y, Z + diagonální koaxiální)
Posun (X, Y, Z): 25 mm na osu
Posun (diagonální, 4. osa): 30 mm
Rozlišení: 100 nm (sub-mikron)
Rozměry řídící jednotky: 14 cm × 19 cm × 10,2 cm
Hmotnost: 1,0 kg
Elektrické: 115/230 V, 50/60 Hz
Rozhraní: USB (kontrola počítačem)
Certifikace: CE

Součásti

Standardní součásti systému

QUAD-L QUAD® 4osý mikromanipulátor — levostranná konfigurace (obsahuje manipulátor, řídící jednotku ROE, držák tyče, spoje, kabely, zdroj napájení, návod)
QUAD-R QUAD® 4osý mikromanipulátor — pravostranná konfigurace (obsahuje manipulátor, řídící jednotku ROE, držák tyče, spoje, kabely, zdroj napájení, návod)

Modely

Název produktu
QUAD-L QUAD® 4osý zmotorovaný mikromanipulátor — levostranná konfigurace	Požádat o nabídku
QUAD-R QUAD® 4osý zmotorovaný mikromanipulátor — pravostranná konfigurace	Požádat o nabídku
