Malý optický vzduchový stůl — zobrazovací pracoviště

Code AT-48

AT-48 je optický vzduchový stůl o rozměrech 122 × 244 cm pro dvoufotonovou a multifotonovou mikroskopii, postavený na platformě s aktivním vzduchovým zavěšením TMC s magnetickou deskou z pozinkované oceli. Je to vstupní model řady optických stolů Sutter — dostatečná pracovní plocha pro většinu velkých zobrazovacích sestav bez větší stopy AT-58 nebo AT-510.

Zjistit více

Požádat o nabídku Doporučte kolegovi

Google Scholar

Ukázat další produkty

Mikroinjekce

Výhody

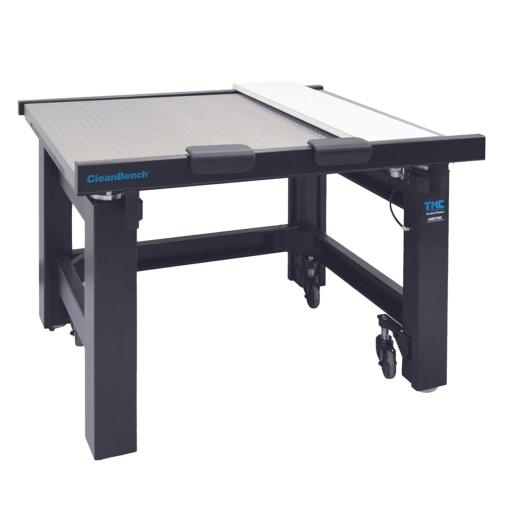

Optický vzduchový stůl AT-48

Optický vzduchový stůl AT-48 od TMC, distribuovaný prostřednictvím Sutter Instrument, je přímo určen pro velké zobrazovací sestavy, jako je dvoufotonová mikroskopie se systémy jako MOM Moveable Objective Microscope od Sutter. Zobrazovací sestavy obvykle potřebují více prostoru než elektrofyziologická pracoviště, ale zřídkakdy vyžadují elektromagnetické stínění, proto jsou optické stoly stavěny bez integrované Faradayovy klece, takže pracovní prostor kolem mikroskopu zůstává plně otevřený.

Magnetická základní deska

Deska stolu s pozinkovaným ocelovým voštinovým jádrem nese magnetickou vrchní vrstvu se závitovými otvory M6 po 25 mm, takže optické držáky, translační stolky a komponenty pro nasměrování svazku lze upevnit přímo na povrch. Na vyžádání je k dispozici hladká vrchní vrstva.

Aktivní vibroizolace

Aktivní systém vzduchového zavěšení průběžně urovnává stůl a izoluje jej od vertikálních a horizontálních vibrací, přičemž udržuje citlivé optické uspořádání stabilní po celou dobu dlouhých zobrazovacích sezení.

Samostatný nebo mobilní

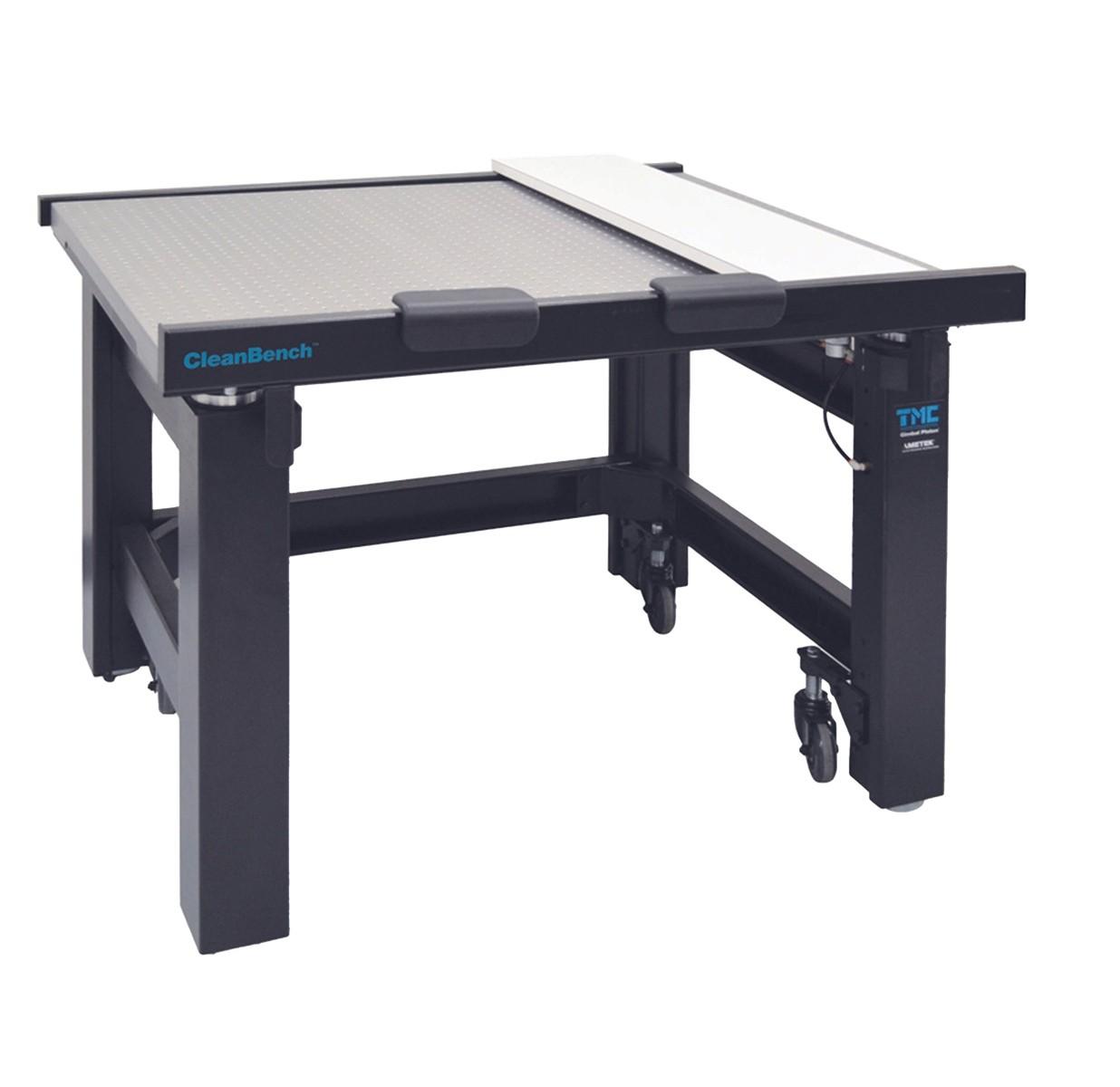

AT-48 je k dispozici jako pevný samostatný stůl nebo vybavený nožními vzpěrami a kolečky pro snadnější přemístění v laboratoři.

Aplikace

Dvoufotonová a multifotonová mikroskopie — objektivy s velkou numerickou aperturou ve velké hloubce jsou velmi citlivé na drift zaostření způsobený vibracemi budovy; AT-48 tuto nestabilitu odstraňuje a je minimální doporučenou velikostí stolu pro standardní sestavu dvoufotonové mikroskopie. Plocha 122 × 244 cm pohodlně pojme tělo mikroskopu, skenovací hlavu a detekční optiku na jedné izolované rovině.
Fotomikroskopie a videomikroskopie — časosběrné a živé buněčné zobrazování při vysokém zvětšení vyžaduje platformu bez vibrací. Magnetická deska umožňuje rychlou rekonfiguraci mezi experimenty bez narušení zkalibrovaných optických drah.
Velkoformátové optické sestavy — optika pro nasměrování svazku, prostorové světelné modulátory a světelné zdroje se spojením přes optické vlákno lze všechny upevnit přímo na desku a udržet celou optickou dráhu na jedné izolované rovině.

Specifikace

Rozměry (Š × H × V): 244 × 122 × 91 cm
Nosnost: 680 kg
Tloušťka desky stolu: 20 cm
Konstrukce stolu: Pozinkované ocelové voštinové jádro
Vzor otvorů desky: M6 po 25 mm (na vyžádání k dispozici hladká vrchní vrstva)
Zdroj vzduchového zásobování: Kompresor (Sutter AT-COMP-xxx nebo ekvivalent), rozvod vzduchu nebo tlaková láhev
Tlak vzduchu: > 2,1 bar, max. 5,5 bar (v závislosti na zatížení)
Kvalita vzduchu: Suché, bez oleje (instalovaný řadový filtr)
Vzduchové armatury: Lisovací rychlospojka 6 mm, (přiloženy adaptéry pro závit NPT)

Součásti

Standardní součásti systému

AT-48-ST Optický vzduchový stůl 122 × 244 cm, závit ¼-20
AT-48-M6 Optický vzduchový stůl 122 × 244 cm, závit M6
AT-48-ST-C Optický vzduchový stůl 122 × 244 cm, závit ¼-20, s nožními vzpěrami a kolečky
AT-48-M6-C Optický vzduchový stůl 122 × 244 cm, závit M6, s nožními vzpěrami a kolečky

Ke stažení

Air Tables & Faraday Cages – Sutter Sales Flyer

Stáhnout

Modely

Název produktu
AT-48-ST Optický vzduchový stůl AT-48 — závit ¼-20	Požádat o nabídku
AT-48-M6 Optický vzduchový stůl AT-48 — závit M6	Požádat o nabídku
AT-48-ST-C Optický vzduchový stůl AT-48 — závit ¼-20 s kolečky	Požádat o nabídku
AT-48-M6-C Optický vzduchový stůl AT-48 — závit M6 s kolečky	Požádat o nabídku
