Kompaktní vzduchový stůl — pracoviště pro elektrofyziologii a mikroinjekci

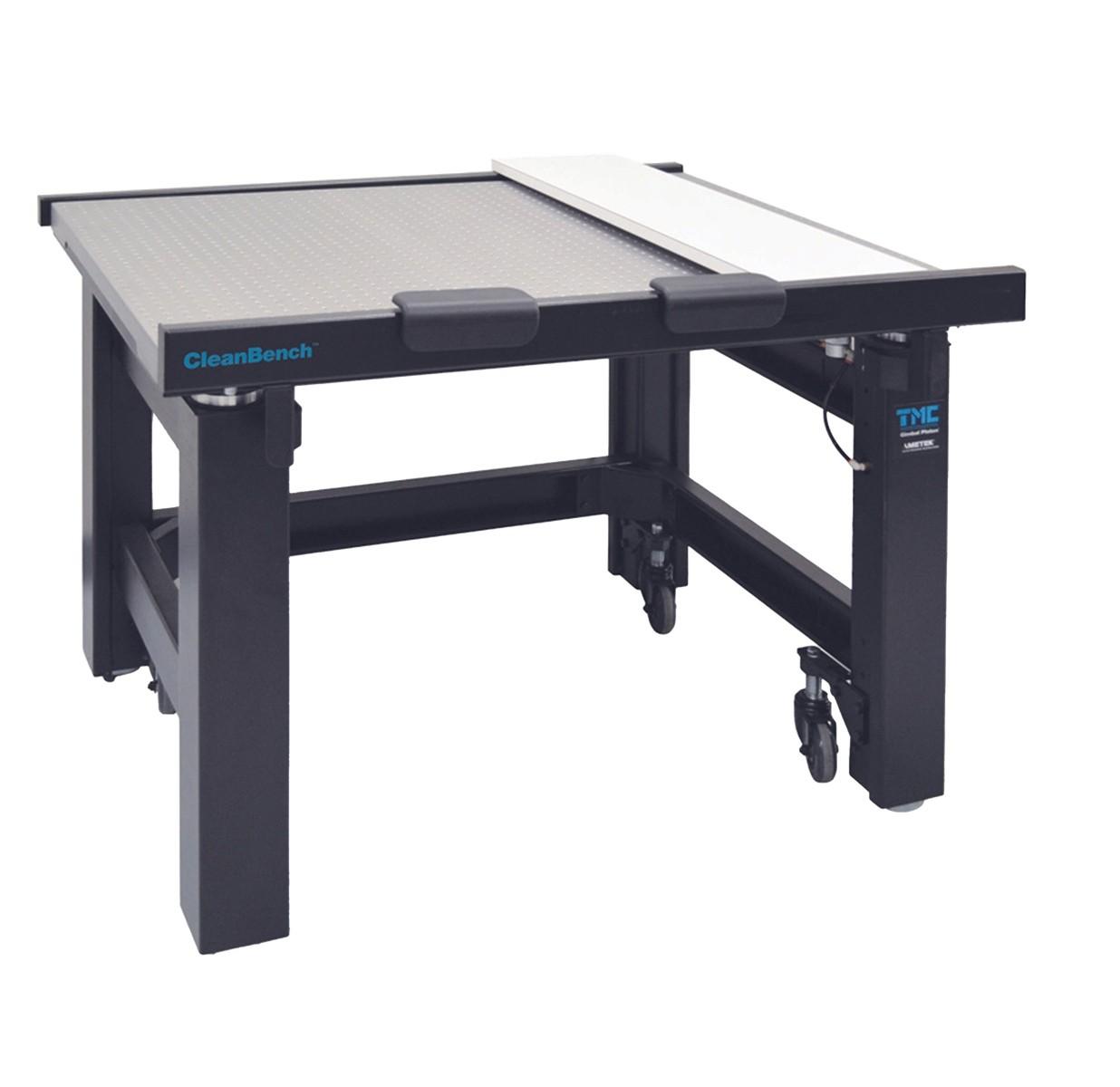

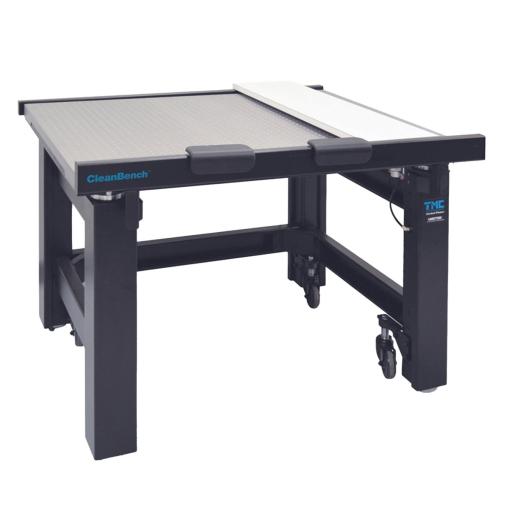

Vzduchový stůl AT-3036
Vibroizolační vzduchový stůl AT-3036 od TMC, nabízený prostřednictvím Sutter Instrument, je standardním základem pro pracoviště patch-clamp elektrofyziologie a mikroinjekce. Aktivní vzduchové zavěšení průběžně urovnává stůl a izoluje pracovní plochu od vertikálních a horizontálních vibrací, čímž odstraňuje mechanický šum u zdroje, nikoli jeho filtrací ze zaznamenaného signálu.
Magnetická základní deska
Každý stůl je dodáván s magnetickou deskou z nerezové oceli se závitovými otvory M6 po 25 mm, takže stávající vybavení sestavy lze upevnit přímo na povrch.
Obvodový kryt a výsuvná police
Obvodový kryt obepíná hranu desky stolu a brání jejímu náhodnému posunutí, zatímco výsuvná boční police umístěná těsně nad pracovním povrchem udržuje ovládače mikromanipulátorů, zesilovače a další řídicí zařízení v dosahu ruky.
Volitelná Faradayova klec
Pro elektrofyziologické záznamy s nízkým šumem je AT-3036 k dispozici s integrovanou Faradayovou klecí s rolovacími dveřmi z drátěné sítě, která snižuje elektromagnetické rušení (EMI) okolo preparátu. Klec nabízí tři průchodky pro kabely o průměru 5 cm a vnitřní výšku 102 cm; volitelně lze přidat závěsnou zadní polici ve tvaru U pro komponenty gravitační perfuze nebo jiné příslušenství.
Aplikace
- Patch-clamp elektrofyziologie — jednokanalové a celokuňkové záznamy jsou vysoce citlivé na mechanické vibrace; i kroky nebo hluk vzduchotechniky mohou maskovat sub-pikoampérové proudy. Pro většinu elektrofyziologických laboratoří je AT-3036 doporučeným výchozím bodem pro patch-clamp sestavu.
- Buněčná a subbuněčná mikroinjekce — přesné umístění jehly na mikrometrové úrovni vyžaduje platformu bez vibrací. AT-3036 podporuje jak ruční, tak motorické systémy mikromanipulátorů na celé pracovní ploše.
- Fotomikroskopie a videomikroskopie — každá zobrazovací technika citlivá na drift zaostření nebo rozmazání pohybem těží z aktivní vibroizolace. Magnetická deska umožňuje rychlé přestavení držáků kamer a optických komponent mezi experimenty.
- Rozměry (Š × H × V): 91 × 76 × 72 cm
- Nosnost: 227 kg
- Tloušťka desky stolu: 5 cm
- Konstrukce stolu: Voštinové jádro s magnetickou vrstvou z nerezové oceli
- Vzor otvorů desky: M6 po 25 mm
- Výška Faradayovy klece: 102 cm
- Průchodky kabelů Faradayovy klece: Tři kruhové otvory, průměr 5 cm
- Šířka výsuvné police: 20 cm
- Zdroj vzduchového zásobování: Kompresor (Sutter AT-COMP-xxx nebo ekvivalent), rozvod vzduchu nebo tlaková láhev
- Tlak vzduchu: > 2,1 bar, max. 5,5 bar (v závislosti na zatížení)
- Kvalita vzduchu: Suché, bez oleje (instalovaný řadový filtr)
- Vzduchové armatury: Lisovací rychlospojka 6 mm, (přiloženy adaptéry pro závit NPT)
- AT-3036-ST Vzduchový stůl 76 × 91 cm, závit ¼-20, obvodový kryt a výsuvná police
- AT-3036-M6 Vzduchový stůl 76 × 91 cm, závit M6, obvodový kryt a výsuvná police
- AT-3036-ST-F Vzduchový stůl 76 × 91 cm, závit ¼-20, obvodový kryt, výsuvná police a Faradayova klec s rolovacími dveřmi
- AT-3036-M6-F Vzduchový stůl 76 × 91 cm, závit M6, obvodový kryt, výsuvná police a Faradayova klec s rolovacími dveřmi
| Název produktu | |
|---|---|
| AT-3036-ST Vzduchový stůl AT-3036 — závit ¼-20 | |
| AT-3036-M6 Vzduchový stůl AT-3036 — závit M6 | |
| AT-3036-ST-F Vzduchový stůl AT-3036 — závit ¼-20 s Faradayovou klecí | |
| AT-3036-M6-F Vzduchový stůl AT-3036 — závit M6 s Faradayovou klecí |
