Sutter Instruments
dPatch® Nízkošumový Ultrarychlý Digitální Systém Zesilovače Patch Clamp
Code DPATCH / DPATCH-2
dPatch® je vlajkový digitální systém zesilovače patch clamp od Sutter Instrument s ultranízkým šumem, ultravysokým pásmem a plně integrovaným jednohlavicovým nebo dvouhlavicovým patch clampem s vestavěnou akvizicí dat. Součástí balení je software SutterPatch® pro Windows a macOS.
Zjistit více
Ukázat další produkty
Výhody

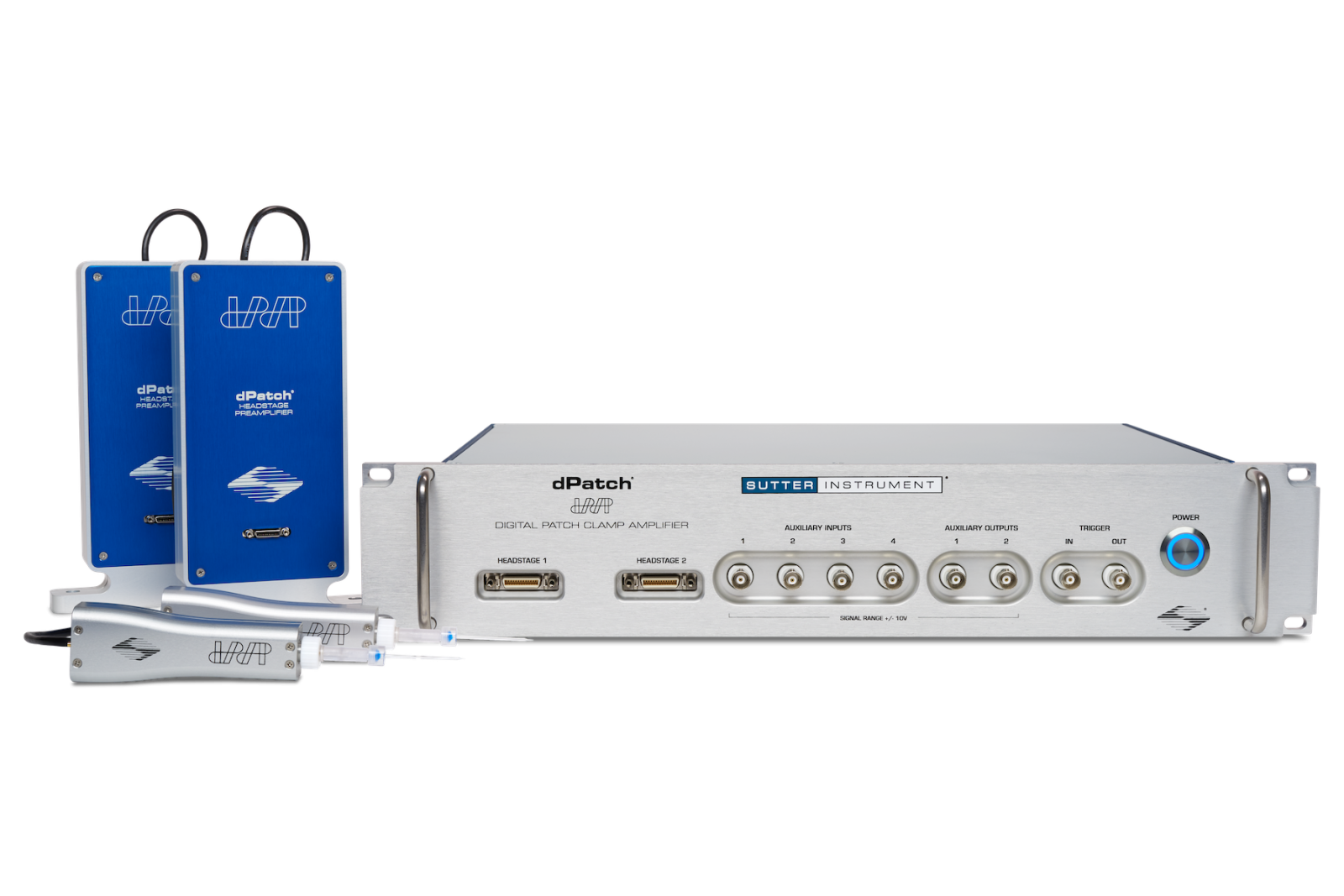

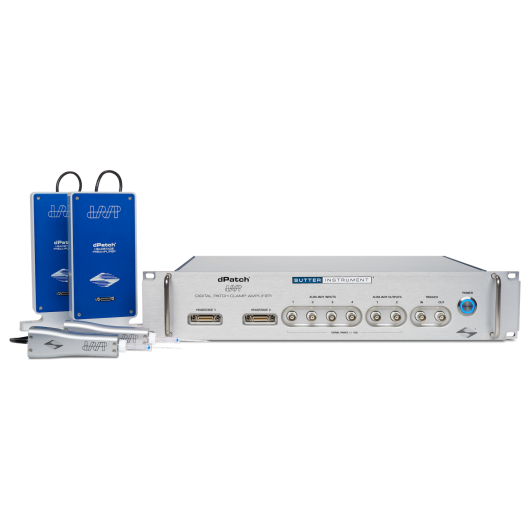

dPatch® — Nová Generace Digitálního Patch Clamp
Systém dPatch® Digital Patch Clamp Amplifier od Sutter Instrument představuje kompletní přepracování návrhu zesilovače pro elektrofyziologii. Postavený na nejmodernější digitální architektuře — včetně programovatelných hradlových polí (FPGA) a procesorů Arm Core — dPatch přináší bezprecedentní výkon z hlediska šumu a šířky pásma signálu pro jednokanálové i celohraničové záznamy patch clamp.
Klíčové vlastnosti
- Plně integrovaný jednohlavicový nebo dvouhlavicový zesilovač patch clamp se systémem akvizice dat — rychlé a snadné nastavení
- 5 MHz průběžná vzorkovací frekvence na hlavici; rozlišení až 22-bit
- Ultravysoká šířka pásma umožňuje charakterizaci nejrychlejších biologických signálů
- Optimalizovaný pro nízkohlukové jednokanálové a celohraničové záznamy v bezbuněčných preparátech, tkáňových řezech, adherentních nebo disociovaných buňkách
- Režimy voltage clamp a FastFollower™ — skutečný vysokorychlostní current clamp
- Tři rozsahy zpětné vazby hlavice pro optimální jednokanálové a celohraničové záznamy
- Plná počítačová kontrola — automatická kompenzace kapacity elektrody a celé buňky
- Komplexní digitální kompenzační obvody pro nejvyšší přesnost a věrnost signálu
- 8 plně diferenciálních kanálů analogového vstupu, 4 kanály analogového výstupu, 16 digitálních výstupů (TTL)
- Jedno rozhraní SuperSpeed USB 3.0 ovládá zesilovač i akvizici dat
- Dynamic clamp (patentovaný) s frekvencí aktualizace až 500 kHz — bez externího hardwaru
- Nevyžaduje aktivní chlazení — srovnatelný nebo lepší výkon z hlediska šumu než chlazené přístroje konkurence
- Podporuje více než 650 atributů metadat pro kompletní dokumentaci experimentů
- Snadná výměna hlavice (plug-and-play); možnost pozdějšího doplnění druhé hlavice
- Standardní dovetail uchycení — náhrada drop-in pro stávající stativy s mikromanipulátory
Software SutterPatch®
Systém dPatch je dodáván s SutterPatch® — plně vybaveným softwarem pro akvizici, správu a analýzu elektrofyziologických dat, postaveným na platformě Igor Pro (WaveMetrics). Automaticky zachycuje a ukládá všechna nastavení zesilovače, informace o stimulech a parametry experimentu, synchronizované s nezpracovanými datovými záznamy.
- Analýza v reálném čase: I-V křivky a časové průběhy generovány automaticky
- Detekce synaptických událostí, analýza akčních potenciálů, modul kamery
- Editor průběhů pro komplexní vzory stimulace a šablony
- 2D a inovativní 3D zobrazení
- Více než 650 atributů metadat; editor roztoků; navigátor dat
- Windows 10 nebo novější (64-bit) nebo macOS 10.14 nebo novější
Aplikace systému dPatch®
- Experimenty s dynamic clamp
- Jednokanálové záznamy
- Sluchový výzkum a záznamy jiných rychle se měnících signálů
- Záznamy tkáňových řezů
- Experimenty s kultivovanými buňkami
- Studie buněčných linií z adherentních nebo disociovaných buněk
- Optogenetika
- Výzkum nanopórů a nanoštěrbin
Specifikace
- Vzorkovací frekvence: 5 MHz průběžná (na hlavici)
- Rozlišení: až 22-bit
- Nastavení výstupního filtru: 13 (100 Hz – 1 MHz)
- Analogové vstupy: 8 plně diferenciálních (±10 V; 200 kHz průběžná)
- Analogové výstupy: 4 (±10 V; 250 kHz průběžná)
- Digitální výstupy: 16 (TTL; 250 kHz průběžná)
- Frekvence aktualizace dynamic clamp: až 500 kHz
- USB: SuperSpeed USB 3.0 (1 kabel pro zesilovač + DAQ)
- Uchycení hlavice: standardní dovetail
- Rozměry (dPatch): 48,2 cm × 28 cm × 9 cm
- Rozměry (předzesilovač): 19,5 cm × 9 cm × 3 cm
- Rozměry (hlavice): 9,5 cm × 2,9 cm × 1,7 cm
- Hmotnost (dPatch): 6,8 kg
- Elektrické napájení: 110/240 V, 50/60 Hz
- Operační systém: Windows 10 (64-bit) nebo novější; macOS 10.14 nebo novější
Součásti
Standardní součásti systému
- DPATCH Systém zesilovače dPatch s jednou hlavicí a předzesilovačem, držákem pipety EH-P170, modelovou buňkou, svorkovnicí pro digitální výstupy, montážním hardware pro rack, softwarem SutterPatch® s licencí Igor Pro®
- DPATCH-2 Systém zesilovače dPatch se dvěma hlavicemi a předzesilovači, dvěma držáky pipety EH-P170, dvěma modelovými buňkami, svorkovnicemi pro digitální výstupy, montážním hardware pro rack, softwarem SutterPatch® s licencí Igor Pro®
Publikace
- Dolzer J (2021): Patch Clamp Technology in the Twenty-First Century. In: Dallas M., Bell D. (eds) Patch Clamp Electrophysiology. Methods in Molecular Biology, vol 2188. Humana, New York, NY. doi:10.1007/978-1-0716-0818-0_2
- Experimenty využívající systémy zesilovačů Sutter Instrument a software SutterPatch®. Seznam publikací ve formátu PDF
Modely
| Název produktu | |
|---|---|
| DPATCH dPatch® Nízkošumový Ultrarychlý Digitální Systém Zesilovače Patch Clamp (jedna hlavice) | |
| DPATCH-2 dPatch-2® Nízkošumový Ultrarychlý Digitální Systém Zesilovače Patch Clamp (dvě hlavice) |
